3D打印手板模型制作如何进行硅胶复模
发表时间:2018-04-24 16:22

3D打印手板模型与硅胶复模的结合,是为了节省更多成本。这比纯3D打印和开钢模都要划算很多。客户在大量生产模具时,而3D打印材料成本太高的情况,使用此方法能大大节省成本,又能保证快速高效。工业级3d打印注塑模具是指通过金石SLA3d打印机打印出手板模型后,再进行硅胶复模,从而实现批量生产。


硅胶模,亦称作为矽胶模,英文名称silicone mold.硅胶模是制作模型(prototype)的方式之一,优点是时间快,花费少,加工失败几率小等。利用一个硅胶模具可以做出20多件同样的产品。复模的材质,应用最多的就是PU,另外类ABS,或者软胶,透明软胶等。但是像有些POM,PP等这些特殊点的材质,因为材质的本身特性,一般就比较难以复模了。


如需要加工这方面的材质的话,建议直接采用3D打印机加工手板的方式来做了!为什么说是小批量复制呢?这里有几个原因,第一这种批量的数量相比起开钢模来说,数量是很少的,一般为几套,几十套,最多几百套。再多的话,不是做不了,而是这个成本的问题!打个比方,一套手板,如果其价格是1000元,那么批量复制的价格一般可以控制在500元一下,如果能做个几十套的话,就能控制在200元以下了。


第二个原因,就是硅胶模具的使用寿命,一般进口材质的使用寿命在100次左右。国产的材质寿命更低,一般就是几十次了。如果要做更多的话,就需要开更多的硅胶模具了!


第三,复模的时间相对做第一套塑胶手板来说,效率应该是比较高的,但是如果做的数量太多的话,比如成百上千的时候,这个时间也是比较长的,不是几天或者十几天能完成的。硅胶模具的数量一般不会太多,适合做几十套100-200套之内的数量!硅胶模使用寿命大约为25模次。


硅胶模制作步骤可以分为三步。

1.原型

在制作硅胶模之前,需要制作原型。原型可以采用比较常见的ABS材料,CNC加工即可。

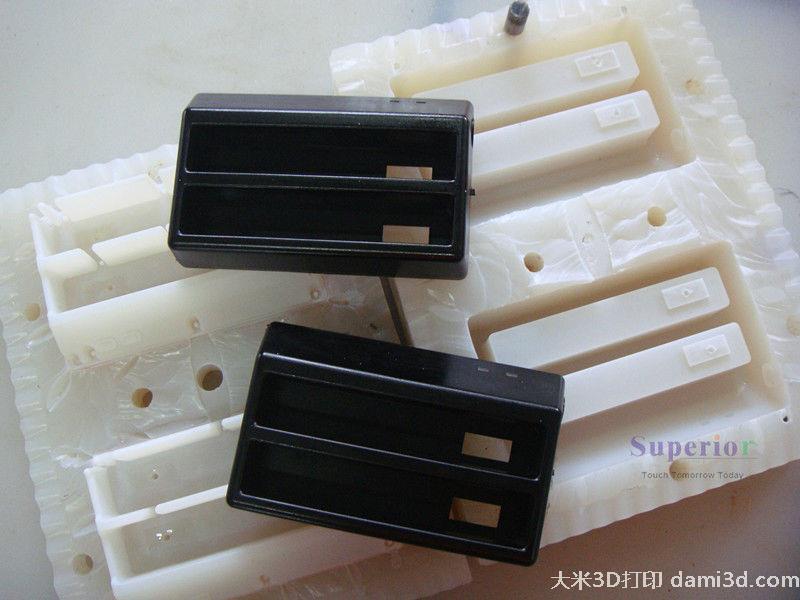

2.硅胶模

原型准备好之后,开始制作硅胶模。

八个小时干化后,将硅胶模切开,取出原型。此时硅胶模准备完毕。

3.注型

将液体树胶材料注入硅胶模,干化后即可。
